BIMgent - мультиагентный фреймворк, основанный на мультимодальных больших языковых моделях (LLM), способный взять на себя задачи архитектора по работе в программе Vectorworks.

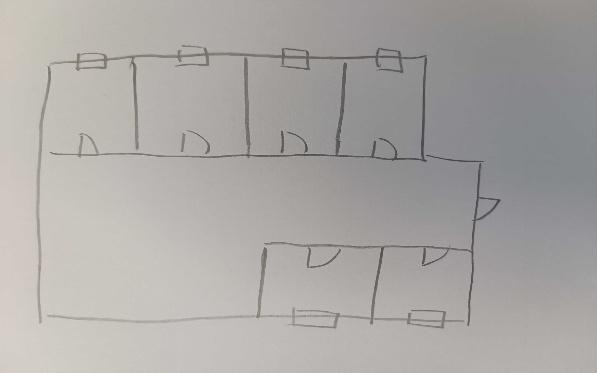

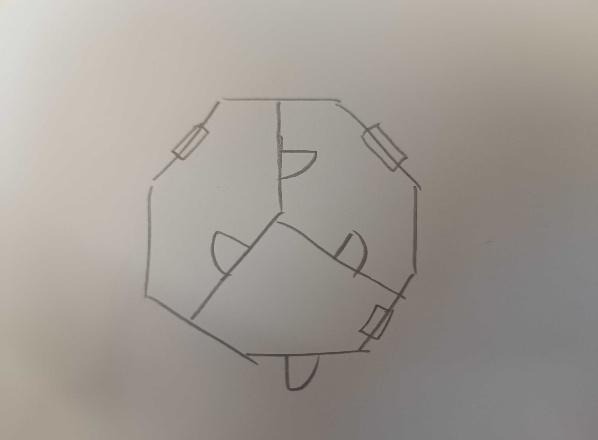

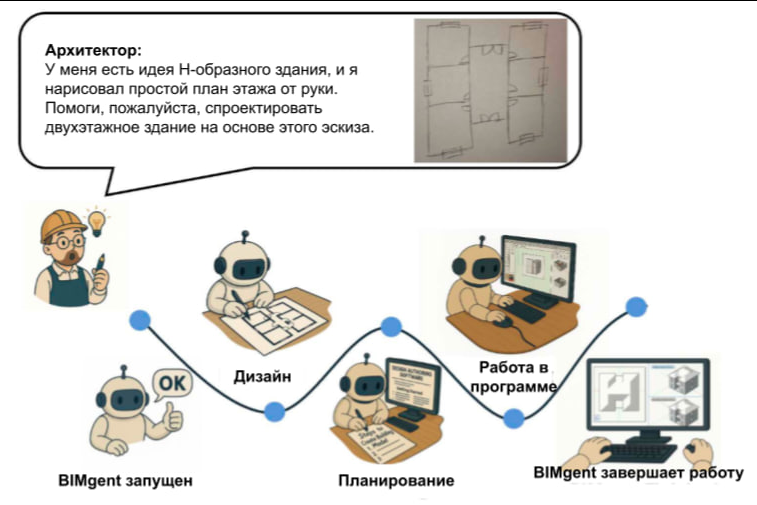

• Фреймворк автономно преобразует эскиз в 3D BIM-модель через трехуровневую архитектуру. Система преобразует изображение в 2D-план, распознает архитектурные элементы и извлекает их координаты. Затем фреймворк разбивает задачу на этапы и генерирует детальные команды, которые выполняются непосредственно в Vectorworks, а встроенный супервайзер верифицирует каждый шаг по скриншотам для коррекции ошибок. Пользователь получает готовую 3D модель.

• На начальном этапе мультимодальная LLM создает 2D-план этажа, полностью основываясь на словесном описании. Последующие шаги аналогичны процессу работы с эскизом. Это позволяет напрямую преобразовать прописанные требования в 3D-модель, минуя ручное черчение.

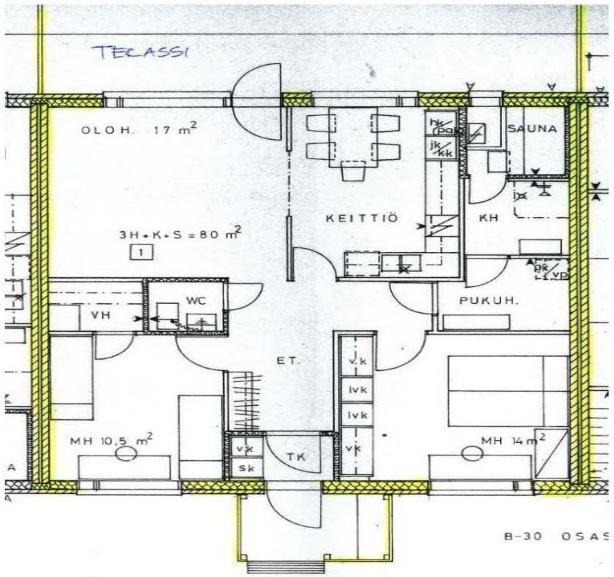

• Входными данными служат изображение существующего плана и текстовая команда с описанием требуемых изменений. Мультимодальная LLM, анализируя оба ввода, генерирует измененный 2D-план. Затем система планирует и выполняет в Vectorworks только те операции, которые нужны для трансформации исходной модели в новую. Это значительно ускоряет внесение правок.

• Пользователь самостоятельно создает сложные элементы проекта в Vectorworks, а затем может дать команду, например, «создать все стены», основываясь на ранее подготовленном плане.

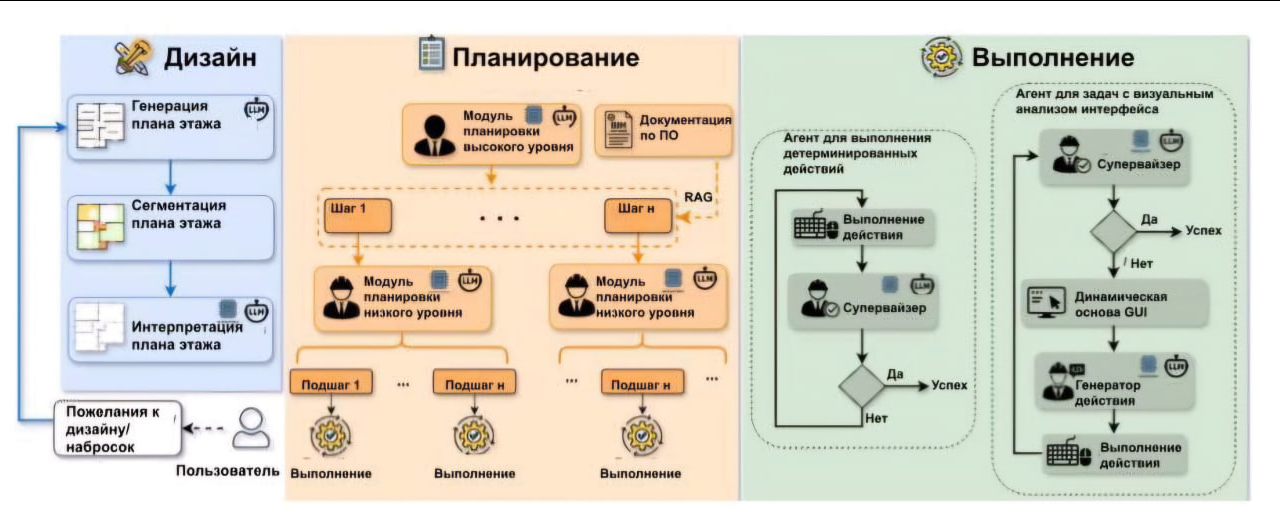

• 1. Design Layer (Проектирование): преобразует исходные данные в детализированный 2D-план. Система распознает элементы будущего здания, преобразуя их координаты в пиксельные координаты для работы в GUI
• 2. Action Planning Layer (Планирование действий), состоящий из:
  • High-level Planner, который создает общую последовательность шагов, имитируя логику архитектора.
  • Low-level Planner, который разбивает эти общие шаги на конкретные действия с помощью RAG- подхода, обращаясь к заранее загруженной официальной документации программы Vectorworks.
• 3. Execution Layer (Исполнение): Агент выполняет запланированные действия на основании двух типов рабочих процессов:
  • Pure-Action Workflow: для детерминированных действий, (нажатие горячих клавиш, размещение элементов по известным координатам).
  • Vision-Driven Workflow: для задач, требующих визуального анализа интерфейса (например, настройка параметров в диалоговых окнах).
  • Важная часть системы - «супервайзер» на базе LLM, который после каждого шага проверяет скриншот экрана, оценивает успешность операции и, в случае неудачи, инициирует коррекцию действий.

Этот слой преобразует мультимодальные входные данные (текст, эскизы) в машиночитаемый 2D-план.

• Генерация плана: После сравнения нескольких подходов (GAN, SVG-код) лучшим решением оказалась прямая генерация изображений с помощью мультимодальных LLM (gpt-image-1), которые создают наиболее когерентные и функциональные планы.
• Сегментация: Специализированная модель DeepFloorPlan используется для точной идентификации и классификации архитектурных элементов, таких как стены и проёмы, на сгенерированном изображении. Решаемые задачи:
  • Предсказание примитивов границ комнат: Совместное предсказание расположения стен (walls) и проёмов (openings).
  • Предсказание масок типов комнат: Классификация и сегментация областей плана по типам помещений (например, кухня, гостиная, спальня и т.д.).
• Интерпретация: Мультимодальная LLM (Gemini 2.5 Pro) дополнительно анализирует результаты сегментации для более тонкой классификации (например, различение внутренних и внешних стен) и преобразует координаты элементов в пиксельные координаты для GUI.
  • x_gui = (x_i / w_img) * w_gui
  • y_gui = (y_i / h_img) * h_gui
  • где w_img, h_img — размеры изображения плана, а w_gui, h_gui — размеры панели проектирования в BIM-программе. Это преобразование необходимо для последующего точного позиционирования курсора и взаимодействия с интерфейсом.
• 3. Интерпретация: Мультимодальная LLM (Gemini 2.5 Pro) дополнительно анализирует результаты сегментации для более тонкой классификации (например, различение внутренних и внешних стен) и преобразует координаты элементов в пиксельные координаты для GUI.

Слой генерирует последовательность операций для выполнения в GUI САПР, используя иерархический подход.

• На входе: Текстовое описание задачи от пользователя (например: "Generate a one-storey office building with a large open workspace...") и структурированные метаданные, полученные на этапе Design Layer.
• На выходе: отформатированный JSON-объект, содержащий последовательность высокоуровневых шагов.
  • Пример: "step 1": {
"class": "layer",
"component": "layer_floor1",
"description": "Create a design layer for the first floor and name it '01-Floor'."}
• Low-level Planner: Получив общую задачу, этот агент детализирует её, обращаясь через RAG-подход к векторной базе данных с официальной документацией ПО (Vectorworks). На основе найденных инструкций он генерирует конкретные подзадачи.Для генерации используется GPT-4.1. На выходе формируются два типа подзадач:
  • Pure-Action: Детерминированные действия с заранее известными данными (например, построение стены по координатам).
  • Vision-Driven: Действия, требующие визуального анализа GUI (навигация по меню, настройка параметров в окнах).

Финальный слой выполняет сгенерированный план действий в интерфейсе BIM-программы, контролируя состояние системы и исправляя ошибки. Для двух типов подшагов реализованы отдельные workflows:

• Pure-Action Workflow: Для подшагов типа Pure-Action заранее сгенерированная последовательность действий (например, [shortcut('9'), move_mouse_to(500,393), left_click(), ...]) выполняется напрямую. Для снижения задержки используется speculative multi-action execution — выполняется сразу целая последовательность действий без повторных запросов к агенту после каждого клика.
• Vision-Driven Workflow: Для взаимодействия с динамическими элементами используется динамическое GUI grounding. Система делает снимок экрана до и после действия. Выделенная область парсится моделью (Omni-Parser-v2) в структурированное представление (Set-of-Marks) с bounding box'ами и текстом элементов UI. Это представление передаётся Генератору Действий (на основе VLM), который, основываясь на задаче, генерирует нужные действия (например, "кликнуть на поле 'Height'", "ввести значение 3000", "нажать Enter").
• Супервайзер: После каждого действия LLM-супервайзер (O4-mini) анализирует скриншот GUI и проверяет корректность выполнения. В случае ошибки он инициирует её исправление.

Для тестирования был создан кастомный бенчмарк Mini Building Benchmark. Результаты абляционных исследований: Отключение ключевых компонентов показало их критическую важность:

• Без иерархического планирования агент не справился ни с одной задачей
• Динамическое заземление GUI повысило общую успешность на 18.67%
• Супервайзер и саморефлексия дали прирост в 20.57% к общей успешности
• Супервайзер и саморефлексия дали прирост в 20.57% к общей успешности

Анализ ошибок: Большинство сбоев происходит на этапах взаимодействия с интерфейсом, а не планирования. Из 92 ошибок:

• Grounding Error (ошибка "приземления" на элемент GUI): 40.0%
• Execution Error (ошибка исполнения команды): 45.6%
• Planning Error (ошибка планирования): всего 14.4%
